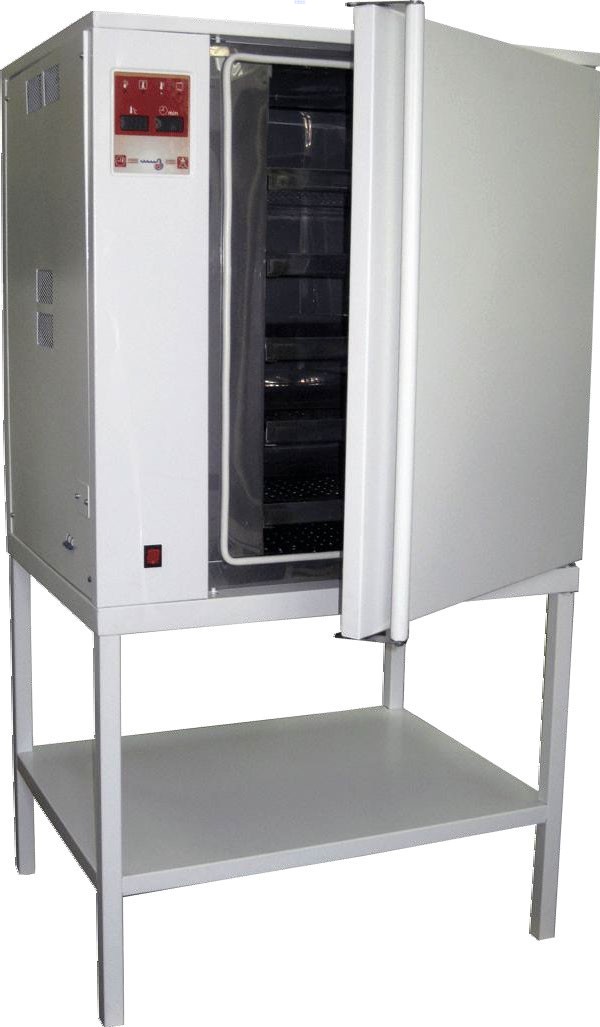

Термошкаф для нагрева озокерита и парафина ШО-160 (в дальнейшем Термошкаф) Предназначен для нагрева и поддержания стабильной температуры озокерита и парафина.
Термошкаф предназначен для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями при температуре окружающего воздуха от +10 °С до +35 °С и относительной влажности до 80% при 25 °С и атмосферным давлением 837 - 1064 гПа.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
1
|
объем камеры, л
|
160
|
|
2
|
размеры камеры, (ш,в,г), мм
|
460x690x490
|
|
3
|
задаваемый температурный режим, °С
|
30…120
|
|
4
|
отклонение температуры по объему камеры
от заданного значения, °С
|
±3
|
|
5
|
напряжение питания
|
220 В ± 10%, 50 Гц
|
|
6
|
потребляемая мощность, кВт
|
3,2
|
|
7
|
габаритные размеры, (ш,в,г), мм
|
780х1460х640
|
|
8
|
масса, кг
|
90
|
|
9
|
лотки для озокерита (36х420х450 мм), шт.
|
10
|
КОМПЛЕКТ ПОСТАВКИ
|
Термошкаф
|
1
|
шт.
|
|
Принадлежности:
|
полка
|
10
|
шт.
|
|
Эксплуатационная документация:
|
паспорт
|
1
|
экз.
|
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Основными элементами Термошкафа являются :корпус , дверца , камера , подставка , замок двери ; патрубок с заслонкой
, привода принудительной циркуляции с крыльчаткой, блока управления ; силовой части ссетевым шнуром. Слева, в камере установлено ограждение , которое образует боковой канал для обеспечения распределения горячего воздуха по всему объёму, для чего в пространстве канала размещены нагреватели , охватывающие крыльчатку привода ,которая забирая воздух из камеры направляет по четырём направлениям через нагреватель на все стенки камеры, при этом горячий воздух равномерно поступает на пять уровней, где располагаются полки . Температурный датчик управления установлен вверху на выходе горячего воздуха из бокового канала. Несколько ниже размещён термопредохранитель , срабатывающий при аварийном превышении температуры свыше 120°С. Слева имеется съёмная крышка для доступа к электрическому предохранителю силовой части . Фольгированный теплоизолятор уложен в пространство между корпусом и камерой и в корпус двери. В тыльной части имеется патрубок системы нагнетания и фильтрования холодного воздуха в период охлаждения, состоящий из фильтра и осевого вентилятора. Осевой вентилятор всасывает через фильтр воздух из окружающей среды и подаёт через канал в подставке корпуса через нижний патрубок с заслонкой в камеру. Горячий воздух из камеры удаляется через патрубок -с открытой заслонкой. Микропроцессорный блок управления позволяет с помощью органов управления вынесенных на лицевую панель задавать и контролировать режимы работы термошкафа. Для включения и отключения термошкафа предусмотрена клавиша. Для подачи напряжения на тТермошкаф установлен автоматический выключатель.
ПОДГОТОВКА ИЗДЕЛИЯ К ИСПОЛЬЗОВАНИЮ
Распакуйте Термошкаф. Тщательно очистите его от консервирующего покрытия.
Проверьте комплектность Термошкафа в соответствии с разделом 3 настоящего руководства.
Установите Термошкаф на подставку и закрепите четырьмя гайками М8.
Устойчивость и горизонтальность отрегулируйте вращением опорных ножек подставки
Перед включением Термошкафа в сеть убедитесь в том, что параметры электрической сети соответствуют требованиям п. 2.5.
Примечание. В случае транспортировки Термошкафа при отрицательных температурах, перед включением его необходимо выдержать при комнатной температуре не менее 4-х часов.
Термошкаф необходимо содержать в чистоте и оберегать от механических повреждений. Периодически, через 200 часов работы в процессе эксплуатации, необходимо производить дезинфекцию химическим методом. Дезинфицирующими агентами могут быть 3% раствор перекиси водорода с добавлением 0,5% моющего средства типа «Астра», «Лотос» или «Новость», или 1% раствор хлорамина.
ВНИМАНИЕ! Очистку и дезинфекцию необходимо производить методами, исключающими возможность попадания используемых при этом веществ на шасси устройства управления, и нагревательные элементы.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Поставщик гарантирует соответствие Термошкафа требованием технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных паспортом.
Срок гарантии устанавливается 12 месяцев со дня ввода термошкафа в эксплуатацию.
