ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение....................................... 220±10%
Частота....................................................................... 50±1Гц
Бактерицидный поток…………………………………20,0Вт
Номинальная мощность,........................................... 60Вт
Ресурс работы лампы........................................... 8000 часов
КОМПЛЕКТНОСТЬ
Облучатель бактерицидный в собранном виде без ламп, шт. -1
Лампа бактерицидная ДБ-30М, шт. - 2
Руководство по эксплуатации -1
Обучатель бактерицидный передвижной является бактерицидным светильником открытого типа. Оснащен таймером выключения на 120 минут.
Бактерицидный облучатель предназначен для обеззараживания воздуха помещений лечебных учреждений, бактериологических лабораторий, театров и кино, школ, спортивных комплексов, цехов промышленных предприятий и других мест массового пребывания людей, где затруднено или малоэффективно применение настенного или потолочного типов облучателей бактерицидных.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
2.1. Облучатель бактерицидный состоит из двух бактерицидных ламп низкого давления, излучающих ультрафиолетовые лучи с длиной волн 253,7 нм, близкой к максимуму бактерицидного действия лучистой энергии.
2.2. Лампы TUV-30, ДБ-30М включаются в сеть переменного тока частоты 50 Гц, напряжением 2206 последовательно со специальным балластным сопротивлением, ограничивающим силу тока (Рис.1).
Для зажигания ламп в облучателе бактерицидном применяется специальные лампочки тлеющего разряда - стартер по ГОСТ 8799-75. С целью подавления высокочастотной помехи по напряжению питания в облучателе бактерицидном применяется специальный фильтр низких частот.

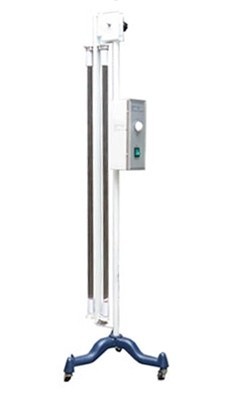

2.3. Внешний вид облучателя бактерицидного и габаритные размеры указаны на рисунке 1. Облучатель бактерицидный состоит из основания 1 с роликами для перемещения по полу, каркаса с патронами 2, на котором крепятся лампы .
2.4. Подсоединение облучателя бактерицидного к сети питания осуществляется с помощью трехжильного шнура питания .
Используемые в маркировке облучателя бактерицидного символы выполнены в соответствии с ГОСТ 30324.0-95
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
По требованиям электробезоласности облучатель бактерицидный относится к классу 1 и типу запиты В по ГОСТ 30324.0-65
5.1. ОБЛУЧАТЕЛЬ ДОЛЖЕН БЫТЬ ЗАЗЕМЛЕН!
5.2. К работе с облучателем бактерицидным допускаются лица, изучившие настоящую инструкцию и прошедшие инструктаж по технике безопасности.
5.3. При обслуживании облучателя бактерицидного персоналу следует пользоваться средствами индивидуальной защиты органов зрения и кожи, не пропускающими ультрафиолетовые лучи.
5.4. Облучатель бактерицидный следует устанавливать на максимально возможное расстояние от места включения, но не менее 3 м, во избежание облучения персонала. Время нахождения персонала при работе облучателя бактерицидного помещении не должно превышать 2 минут.
5.5. Посторонние лица из облучаемого помещения должны быть удалены до начала работы облучателя бактерицидного .
5.6. ПРИ ЗАМЕНЕ ЛАМП И ПУСКОВЫХ УСТРОЙСТВ, устранении неисправности, дезинфекции и очистке от пыли ОБЛУЧАТЕЛЬ БАКТЕРИЦИДНЫЙ НЕОБХОДИМО ОТКЛЮЧИТЬ ОТ СЕТИ!
ПОДГОТОВКА К РАБОТЕ
6.1. Установить лампы в облучатель бактерицидный, для чего необходимо одновременно завести концы ламп в соответствующие верхние и нижние патроны и повернуть до полной фиксации.
6.2. Установить облучатель бактерицидный в центре обеззараживаемого объекта.
6.3. Подсоединить облучатель бактерицидный к сети.
7. УСЛОВИЯ ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЯ
7.1. Необходимость замены ламп в облучателе бактерицидном может быть определена либо путем учета времени горения ламп (лампы заменять через 8000 часов горения), либо контролем облученности в соответствии с техническими характеристиками облучателя бактерицидного.При облученности, равной 50% и менее от заданной лампы бактерицидные должны быть заменены. Контролируют облученность ламп бактерицидных не реже одного раза в год (в зависимости от интенсивности эксплуатации).
7.2. Корпус облучателя бактерицидного допускает влажную санитарную обработку 3%-ным раствором перекиси водорода с 0,5%-ным раствором моющего средства типа «Лотос». Дезинфекция этиловым спиртом производится:
■ наружная поверхность облучателя -1 раз в месяц:
■ поверхность ламп -1 раз в неделю. График дезинфекции составляется обслуживающим персоналом.
7.3. Время дезинфекции помещений, объем которых превышает 50м
