ТЕХНИЧЕСКИЙ ПАСПОРТ

1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1.       Стерилизатор воздушный  ГП предназначен для воздушной стерилизации хирургического инструмента, термостойких шприцев и игл (с отметкой +200°С), а также стеклянной посуды, прочих объектов медицинско¬го назначения.

1.2.  Стерилизатор воздушный ГП  должен эксплуатироваться в помещениях с искусственно регулируемыми климатическими условиями в диапазоне температур от +10°С до +35°С, атмосферным давлением 837-1064кПа и относительной влажности возду¬ха 80% при 25°С.

1.3.  Стерилизатор воздушный  ГП предназначен для работы от однофазной сети переменно¬го тока, напряжением 220В ±10% и частотой 50Гц.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Стерилизаторов воздушных  ГП

В связи с постоянным совершенствованием стерилизаторов воздушных  ГП , сведения в паспорте могут незначительно отличаться от фактически приобретённого изделия.

2.1. Размеры стерилизационной камеры, мм:

ГП-20.................................................. 220x300x300

ГП-40.................................................. 285x470x300

ГП-80.................................................. 320x570x420



2.2. Поддерживаемые режимы работы, °С/мин:      85/30

120/45

160/150

180/6

2.3. Отклонение температуры по объему стерилизационной камеры от за¬

данного значения, °С............................................. ±3

2.4.   Время нагрева стерилизатора воздушного  ГП до температуры стерилизации, мин........................................ 30±5

2.5.   Максимальная потребляемая мощность, кВт:

ГП-20........................................................... 1,2

ГП-40.......................................................... 1,5

ГП-80........................................................... 2,5

2.6.   Габаритные размеры, мм:

ГП-20.................................................. 550x420x440

ГП-40.................................................. 580x595x445

ГП-80.................................................. 620x680x540

2.7.  Средний срок службы, лет....................... 8

2.8.   Масса стерилизатора, кг:

ГП-20...................................................... 20

ГП-40...................................................... 40

ГП-80...................................................... 60







В комплект поставки стерилизатора воздушного  ГП входят:

3.1.  Стерилизатор воздушный  ГП, шт

3.2.  Полка, шт........................

3.3.   Технический паспорт, шт

3.4.   Плавкая вставка 250В; 10А, шт

3.5.   Плавкая вставка 250В, 1 А, шт

3.6.   Термопредохранитель Т8Р227°С, шт

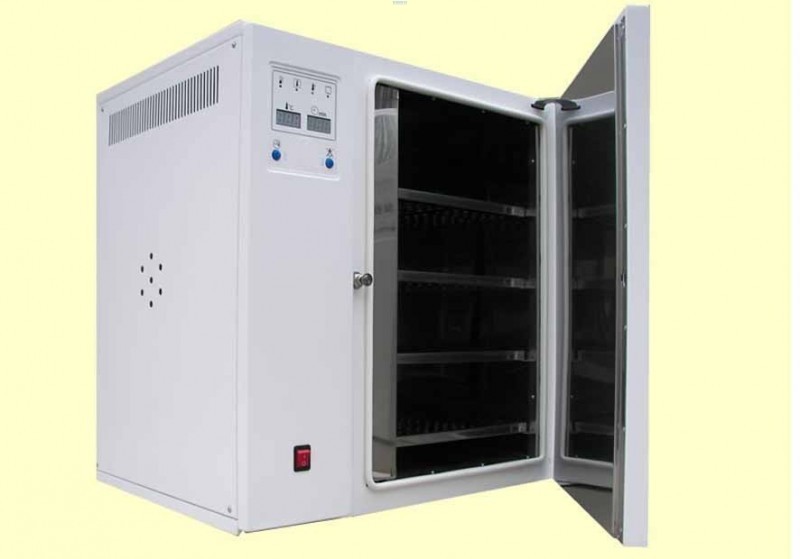

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ стерилизатора воздушного  ГП (см. рис. 1)

Стерилизатор воздушный   ГП состоит из следующих функциональных узлов: корпус поз. 1, дверца поз. 2. Внутри корпуса стерилизатора воздушного   ГП установлена стерилизационная камера поз. 3 и ограждение поз. 4, изготовленные из высококачественной нержавеющей стали. За¬зор, образованный корпусом и стерилизационной камерой, а также дверца, запол¬нены теплоизолятором поз. 5 из базальтового волокна. Пространство между боко¬вой стенкой камеры и ограждением служит каналом для циркуляции воздушных потоков, которая обеспечивается крыльчаткой поз. 6 и электродвигателем поз. 7. За ограждением монтируются нагревательный элемент поз. 8, датчик поз. 9 и термо¬предохранитель поз. 23 - место установки ТСФ обозначено на внутренней крышке. Для размещения объектов стерилизации в камере устанавливаются специальные пол¬ки поз. 10. В верхней части корпуса стерилизатора воздушного   ГП расположен выходной патрубок с крышкой. Замок поз. 12 обеспечивает плотное закрывание и фиксацию дверцы.

Микропроцессорный блок управления поз. 13 располагается в боковом от¬секе и позволяет с помощью элементов, вынесенных на лицевую панель, задавать и контролировать режимы работы стерилизатора воздушного   ГП. Подключение к электричес¬кой сети осуществляется с помощью электрического кабеля со штепсельным со¬единителем поз. 14. На задней стенке корпуса предусмотрена специальная крыш¬ка, обеспечивающая доступ к защитным предохранителям поз. 22.

В приложении, на рис. 3 и 4 изображены принципиальные электрические схемы блока управления (А1), и силового блока (А2) соответственно.

5. НЕОБХОДИМЫЕ МЕРЫ БЕЗОПАСНОСТИ

Стерилизатор воздушный   ГП по способу защиты обслуживающего персонала от пораже¬ния электрическим током относится к изделиям, которые в дополнение к основ¬ной изоляции имеют контакт, предназначенный для соединения металлического корпуса и внешнего заземляющего устройства.

При работе стерилизатора воздушного   ГП необходимо соблюдать правила техники безо¬пасности при эксплуатации электроустановок с питающим напряжением до 1000В.

В случае обнаружения какой-либо неисправности, стерилизатор воздушный   ГП должен быть выведен из эксплуатации до ее устранения.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:

-   производить загрузку, выгрузку или какой-либо ремонт во время работы стерилизатора;

-   помещать в стерилизационную камеру легковоспламеняющиеся материа¬лы;

-  включать стерилизатор воздушный   ГП в сеть со снятой крышкой блока управления;

-  эксплуатировать стерилизатор воздушный   ГП без защитного заземления.

6. ПОДГОТОВКА СТЕРИЛИЗАТОРА воздушного  ГП К РАБОТЕ

Распакуйте стерилизатор воздушный   ГП, проверьте комплектность поставки и произведи¬те тщательную очистку от консервирующего покрытия. Перед включением сте¬рилизатора воздушного   ГП в сеть убедитесь в том, что параметры электрической сети соответ¬ствуют требованиям п. 1.3.

Примечание: В случае транспортировки стерилизатора воздушного   ГП при отрицательных температурах, необходимо выдержать его при комнатной температуре не менее 4 часов.

7. ПОРЯДОК РАБОТЫ (см. рис. 2)

7.1. Уложите равномерно в стерилизатор воздушный   ГП объекты в загрузочные коробки и поместите их в камеру.

Внимание! С изделий, подвергаемых сушке, после мойки, влага должна стечь в течение 25-30 секунд.

7.2   Закройте двери стерилизатора воздушного   ГП.

7.3   Подайте напряжение питания, включив выключатель поз. 1 .

7.4   При этом на цифровых индикаторах стерилизатора воздушного   ГП высвечиваются значения одного из четырёх режимов, а точнее, тот режим, при котором производилась стери¬лизация перед отключением. Сразу после включения стерилизатора воздушного   ГП, в течение 20 секунд мож¬но выбрать любой из 4-х установленных заводом изготовителем режимов ( 85°, 30 мин.; 120°, 45мин.; 160°, 150 мин.; 180°, 60 мин.), нажимая кнопку выбора режимов поз. 9.

Если после включения кнопку выбора режима не нажимать, то по истечении 20 сек на индикатор "температура" поз. 12 выводится текущая температура каме¬ры, включается индикатор "нагрев" поз. 11 и стерилизатор воздушный   ГП переходит в состоя¬ние нагрева.

Если был выбран другой режим, то после 20 сек. паузы стерилизатор воздушный   ГП выхо¬дит в нагрев в данном режиме, который запоминается. После отключения и по¬вторного включения, стерилизатор воздушный   ГП будет работать на последнем, установленном пользователем режиме.

7.5.   При достижении заданной температуры и по истечении 15 минут, отве¬дённых на выравнивание температуры в объёме камеры, загорается индикатор поз. 9 " режим" и начинается отсчёт выдержки на убывание, демонстрирующийся на индикаторе поз. 11 "Выдержка".

7.6.   По окончании времени выдержки на индикаторе поз. 11 показания до¬ходят до нулей, прекращается нагрев камеры, звучит сигнал "двойные гудки", который можно отключить, нажав кнопку поз. 5. Целесообразно открыть зас¬лонку на верхнем патрубке.

7.7.  При снижении температуры в камере до 65°С включается звуковой сигнал "одиночные гудки", сигнализирующий об окончании цикла. Стерилизатор воздушный   ГП отключают выключателем поз. 1 и можно производить выгрузку.

7.8.   Если во время стерилизации, по какой-либо причине, температура отклонилась в любую сторону от заданной на 5°С, схема управления отрабатывает режим аварии. На индикаторах фиксируются значения, при которых отработана авария, а сами индикаторы часто мигают. В такт индикаторам включается зву¬ковой сигнал, при этом нагреватели отключаются.

На случай неуправляемого нагрева камеры в стерилизаторе воздушном медицинском  ГП предусмотрена защита, для которой применён термопредохранитель, перегораемый при темпе¬ратуре 220°С. Описание замены ТСФ см. Рис. 5.

7.9.  Как указывалось выше, на заводе изготовителя устанавливаются четыре стандартных режима. Но при необходимости пользователь может самостоятель¬но изменить в памяти блока управления от одного, до четырёх режимов.

После включения стерилизатора воздушного   ГП кнопкой "вкл", следует выбрать режим, ко¬торый Вы хотите изменить и выключить стерилизатор  воздушный   ГП, нажав на кнопку "выкл."

При отключенном стерилизаторе  воздушном медицинском  ГП нажать на кнопку "выбор режима" поз. 4 и, удерживая её в нажатом состоянии, включить стерилизатор воздушный   ГП кнопкой "вкл". От¬пустить кнопку "выбор режима". На индикаторе поз. 12 "температура" должен мигать знак единиц градусов. В этом состоянии кнопкой "выбор режима" уста¬навливается нужная цифра, а кнопкой "откл. звук" эта цифра вводится в память блока. Теперь, нажимая кнопку "выбор режима", нужно выбрать значение десят¬ков градусов. Затем нужно нажать кнопку "откл. звука". В память блока будет занесено новое значение десятков градусов. После нажатия кнопки "откл. звука" знак десятков градусов прекращает мигать, а начинает мигать знак сотен граду¬сов. Естественно, воспримется только один из трёх знаков: 0,1,2. После этого начнёт мигать знак единиц минут. Аналогично вводу значения температуры, вво¬дится значение продолжительности стерилизации. Следует помнить, что темпе¬ратура устанавливается в пределах от 50 до 200°С, а продолжительность от 1 до 999 минут.

После ввода в память шестого знака, в памяти блока управления сохраня¬ются новые значения данного режима. Можно выключить стерилизатор воздушный   ГП с изменённым режимом. Если ошибочно был введён в память не тот знак, что нужен, нужно отключить стерилизатор воздушный   ГП, а затем, с удержанием кнопки «выбор режима» включить и начать процедуру сначала. Если мигает цифра, которую менять не нужно, можно нажатием кнопки «откл. звук» подтвердить эту цифру в памяти блока.

ПРИМЕЧАНИЕ: На режиме сушки (+85°С), крышка на патрубке должна быть открыта, на остальных режимах - закрыта.

В случае отказа системы автоматики наблюдается неуправляемый рост тем¬пературы и срабатывает невосстанавливаемый аварийный термопредохранитель, дальнейшая работа стерилизатора воздушного   ГП возможна только после его замены квалифи¬цированным персоналом.

8. РЕКОМЕНДАЦИИ ПО ЗАГРУЗКЕ СТЕРИЛИЗАТОРА воздушного   ГП

ВНИМАНИЕ! Неправильная загрузка стерилизатора  воздушного   ГП может повлиять на его технические характеристики.

Допустимая загрузка стерилизатора

обозначение стерилизатора   количество чашек ЧБН-1-100 ГОСТ 25336 (Петри)      масса

ГП-20   12        2,5

ГП-40   24        4,5

ГП-80   48        9





Категорически запрещается перекрывать объектами стерилизации продувоч¬ные окна и перегружать стерилизационную камеру, так как при этом увеличивает¬ся время нагрева и расход потребляемой электроэнергии, а значительные отклоне¬ния температуры могут послужить причиной некачественной стерилизации.

9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ стерилизатора воздушного   ГП

Стерилизатор воздушный   ГП необходимо содержать в чистоте и оберегать от механичес¬ких повреждений. Во время эксплуатации , с периодичностью,, равной 200 часов, рекомендуется производить дезинфекцию 1% раствором хлорамина.



ВНИМАНИЕ! Во время дезинфекции необходимо исключить попадание химических реагентов на шасси блока управления, датчик, термопредохранитель и нагревательный элемент.

12. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

13. СВИДЕТЕЛЬСТВО ОБ УПАКОВКЕ





ГАНТИИНЫЕ ОБЯЗАТЕЛЬСТВА

11.1.  Поставщик гарантирует соответствие стерилизатора требованиям технических условий при соблюдении потребителем условий эксплуатации, транс¬портировки и хранения, установленных паспортом.

11.2.  Срок гарантии устанавливается с момента ввода стерилизатора в эксп¬луатацию и составляет 12 календарных месяцев.

11.3.  Срок ввода стерилизатора в эксплуатацию не должен превышать га¬рантийный срок хранения.





14. ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ

14.1.   Транспортирование стерилизатора воздушный   ГП в упаковке завода-изготовителя допускается закрытым сухопутным и речным транспортом. Транспортирование воздушным транспортом допускается только в отапливаемых и герметизирован¬ных отсеках.

14.2.  Условия транспортирования стерилизатора воздушного   ГП в части воздействия кли¬матических факторов:

- .температура от -50°С до +50°С;

-  относительная влажность 100% при +25°С.



14.3.  Упакованный стерилизатор воздушный   ГП должен храниться в интервале температур от +5°С до +40°С и относительной влажности до 80% при +25°С. Воздух помеще¬ния не должен содержать примесей, вызывающих коррозию.

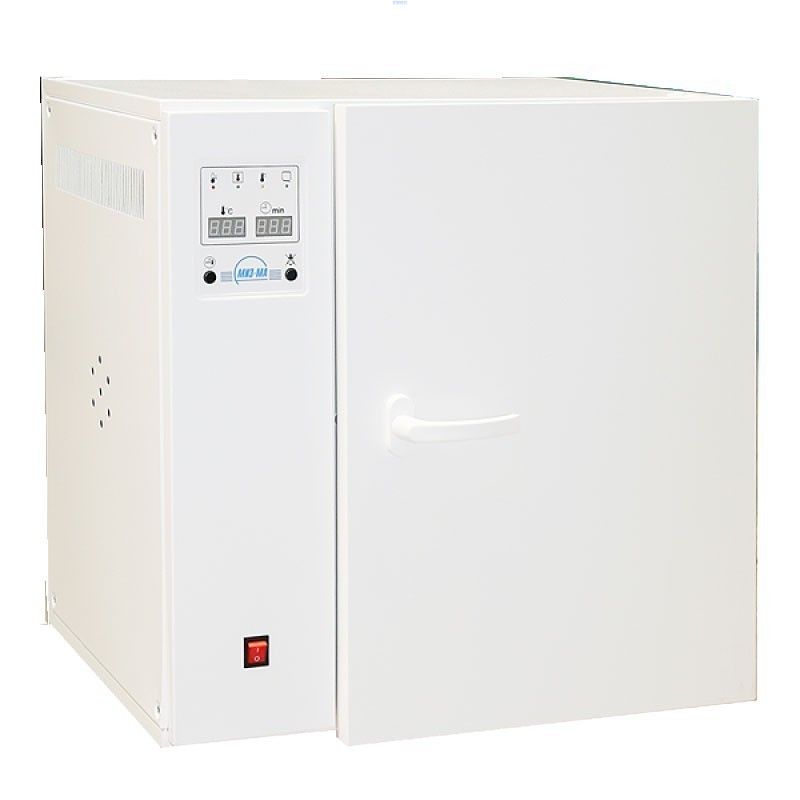

Сухожаровой шкаф ГП-80

14500 грн.
Код продукта: 1259
Есть в наличии

О продукте Сухожаровой шкаф ГП-80

Сухожаровой шкаф ГП-80 предназначен для воздушной стерилизации хирургического инструмента, термостойких шприцев  и игл (с отметкой+200 град. С),  а также стеклянной посуды, прочих объектов медицинского назначения.

Основные преимущества:

-высокий уровень автоматики;

-оптимальная принудительная циркуляция горячего воздуха в камере высококачественным двигателем;

-качественная термоизоляция;

-стерилизационная камера и загрузочные коробки изготовлены из полированной, жаропрочной, нержавеющей стали;

-высокая информативность панели управления, предусматривающая цифровую индикацию текущей температуры и времени, световую индикацию основных этапов цикла;



-предусмотрены блокировки при превышении отклонений от температурного режима и аварийное отключение.

Характеристики Сухожаровой шкаф ГП-80

Технические характеристики Объем камеры, л 80 Размеры стерилизационной камеры, мм, ШхВхГ 320х570х420 Поддерживаемые режимы работы, град. С/мин режим 1 - 85/30 режим 2 - 120/45 режим 3 - 160/150 режим 4 - 180/60 режим 5 - 50...200 Отклонение температуры по объему стерилизационной камеры, град.С + (-) 3 Напряжение питания, В 220 Время нагрева до температуры стерилизации, мин 30+ (-)5 Максимальная потребляемая мощность, кВт 2,5 Габаритные размеры, мм (ш.в.г.) 620х680х540 Средний срок службы, лет 8 Масса стерилизатора, кг 40 Кол-во загрузочных коробок, шт 4
