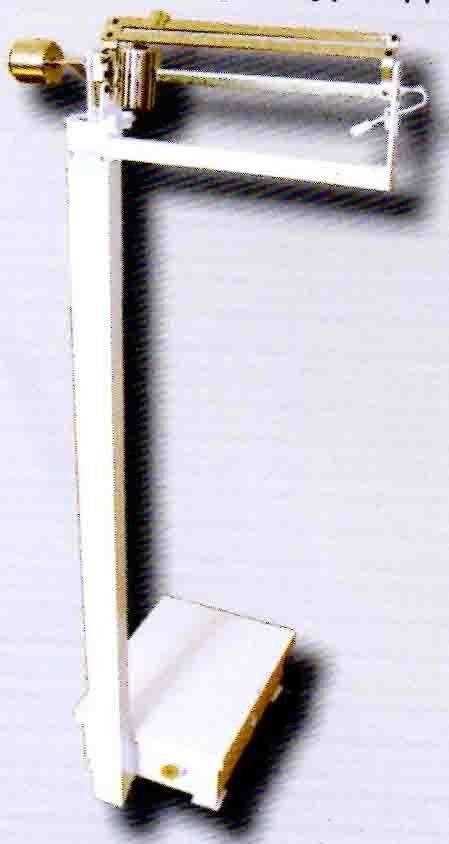

Весы медицинские механические ВМ

Весы медицинские ВМ предназначены для статического взвешивания пациентов в медицинских учреждениях в условиях умеренного климата, в диапазоне температур от плюс 5 ° С до плюс 40 ° С.

В комплект поставки входят:
а) весы медицинские ВМ-150 1шт.
б) руководство по эксплуатации 1шт.

Технические характеристики:

Наибольший предел взвешивания, кг                                                           150,0

Наименший предел взвешивания, кг                                                              2,0

Класс точности о ГОСТ 29329-92                                                                 средний

Цена деления основной шкалы, кг                                                                 10,0

Цена деления  дополнительной шкалы, г                                                       100,0

Допустимая погрешность взвешивания при эксплуатации , г:

-                      до 50,0 кг включительно                                                                       100,0

-                      до 100,0 кг в включительно

-                       больше100,0 кг                                                                                     250,0

диапазон регулировки устройства установки весов на отметку ноль, кг       0-6,0

Размеры платформы, не больше, мм:

длина                                                                                                                400

ширина                                                                                                             300

Габаритные размеры весов не больше, мм:

длина                                                                                                                550

ширина                                                                                                             550

высота                                                                                                              1000

Масса весов не больше, кг                                                                               30

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

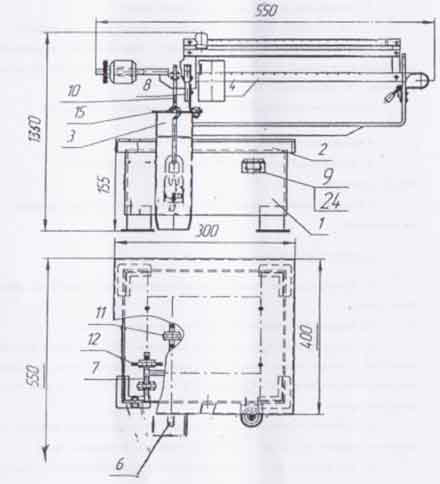

Весы медицинские механические  ВМ-150 состоят из следующих основных сборочных единиц: рамы - 1, платформы 2, колонки - 3, коромысла - 4
Весы оборудованы указателем горизонтальности установке весов (уровнем) - 9 и блокировкой коромысла (арретиром) - 22. Весы стойками платформы опираются на грузоприемные серьги - 12, свободно висят на призмах рычагов - 22.
Рычажной механизм состоит из двух рычагов второго рода большого - 6 и малого - 7, взаимодействующих между собой через серьгу соединительную -11. Большой и малый рычаги своими призмами - 23 опираются на подушки -24 сережек, которые установлены на кронштейны рамы весов. Большой рычаг через серьгу конечную - 8 соединен с коромыслом 4, которое опирается на вилку - 8
Коромысло (шкальный указатель) - 4 состоит из головки коромысла с призмами, двух шкал: основной - 13 и дополнительной- 14 и соответствующих им двух передвижных гирь: гири основной шкалы - 16, гири дополнительной шкалы - 17. и устройства установки весов на ноль (регулятора) - 18 с контргайкой - 19.
Колонка - 3 имеет кронштейн с недвижимым указателем равновесия - 21 и арретиром -22. Арретир предназначен для ввода механизма весов в работу и исключении его из работы путем блокирования колебаний коромысла и должен иметь два устойчивых положения "Блокировка и" Взвешивание ". Для контроля установления весов медицинских в горизонтальной плоскости,  есть указатель уровня - 9 горизонтальности установке весов , который прикреплен к раме весов с помощью кронштейна и винтов.
