Назначение кресла гинекологического
Кресло гинекологическое предназначено для проведения гинекологических обследований. Также перевязки гинекологических и урологических больных могут производиться на креслах гиникологических, заменяющих перевязочные столы. Гинекологическое кресло ставят в углу, отгороженной ширмой.
2.Технические характеристики кресла гинекологического
2.1.Габаритные размеры, мм:
Длина:
Наибольшая-1650±10
Наименьшая-1100±10
Высота:
Наибольшая-1650±10
Наименьшая-800±10
Ширина по ложементам-1000±10
2.1.1Максимально допустимая нагрузка на кресло – не более 150 кг
2.1.2Максимально допустимая нагрузка на подколенник – не более 30 кг
2.2.Угол наклона спинки от -10° до 90°.
2.4.Масса кресла не более - 36кг.
3.Состав изделия и комплект поставки
Таблица 1
|
Наименование
|
Обозначение
|
шт.
|
|
Кресло в сборе без съемных частей
|
АЦЕА.100.01.01
|
1
|
|
Подколенник
|
АЦЕА.100.01.77
|
2
|
|
Кольпоскоподержатель
|
АЦЕА.100.01.96
|
1*
|
|
Инструментальный столик
|
АЦЕА.100.01.78
|
1*
|
|
Чашей из нержавеющей стали
|
АЦЕА.100.01.94
|
1*
|
|
Инфузионной стойкой
|
АЦЕА.100.01.103
|
1*
|
|
Подлокотник для длительных вливаний
|
АЦЕА.100.01.75
|
1*
|
|
Пневматический привод втулки с рычагом и рукоятки
|
|
1*
|
|
Руководство по эксплуатации
|
АЦЕА.100.01.01П
|
1
|
Примечание: *-дополнительная комплектация
4.Устройство и принцип работы

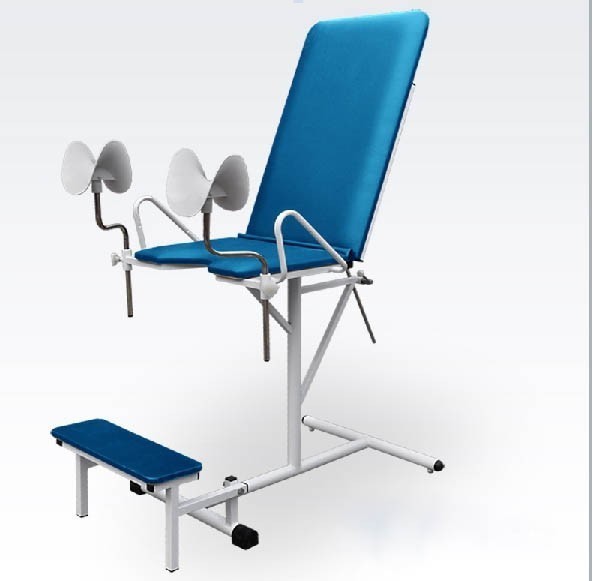

4.1Кресло гинекологическое состоит из основания, сиденья, спинки, подножки и из съемных узлов и принадлежностей.
Основание кресла гинекологического цельносварное, трубчатое, устанавливается на две резиновые опоры и на две задние регулируемые по высоте, которые предназначены для создания устойчивости основания в случае неровности поверхности, на которую оно установлено. На основание кресла гинекологического жёстко крепится сиденье, к которому подвижно крепится спинка К передней части основания также шарнирно крепится откидная подножка. Сиденье и спинка кресла гинекологического представляют собой металлические каркасы с укрепленными на них подушками, обтянутыми винилискожей.
Механизм наклона спинки состоит из подвижного штока, перемещающегося внутри подвижного шарнира, который через втулку жестко закреплен к основанию и имеет призматический зажим с рукояткой. При этом подъем или опускание спинки кресла гинекологического на любой угол в указанном диапазоне производится в ручную.
4.2.Подколенники кресла гинекологического устанавливаются во втулки зажимов и фиксируются. Подколенники кресла гинекологического также регулируются по высоте, могут вращаться вокруг вертикальной оси и снабжены подвижными ложементами и которые могут качаться относительно горизонтальной оси.
