Назначение кресла гинекологического
- Кресло гинекологическое с пневмоприводом предназначено для гинекологических обследований, проведения различных процедур, а также может использоваться для проведения малых хирургических вмешательств.
2.Технические характеристики
2.1.Габаритные размеры, мм:
Длина:
Наибольшая-1650±10
Наименьшая-1000±10
Высота:
Наибольшая-1650±10
Наименьшая-800±10
Ширина по ложементам-900±10
2.2.Угол подъема сиденья от горизонтального положения вверх -5° до 45°.
2.3.Угол наклона спинки -10° до 90°.
2.4.Масса кресла 36кг.
3.Состав кресла гинекологического и комплект поставки
3.1.В комплект кресла гинекологического входят изделия перечисленные Таблице1.
Таблица1
|
№
|
Наименование
|
Обозначение
|
Количество в шт.
|
|
1
|
Кресло в сборе без съемных частей
|
АЦЕА.100.01.01
|
1
|
|
2
|
Эргономический полимерный подколенник
|
АЦЕА.100.01.77
|
1*
|
|
3
|
Кольпоскоподержатель
|
АЦЕА.100.01.96
|
1*
|
|
4
|
Инструментальный столик
|
АЦЕА.100.01.78
|
1*
|
|
5
|

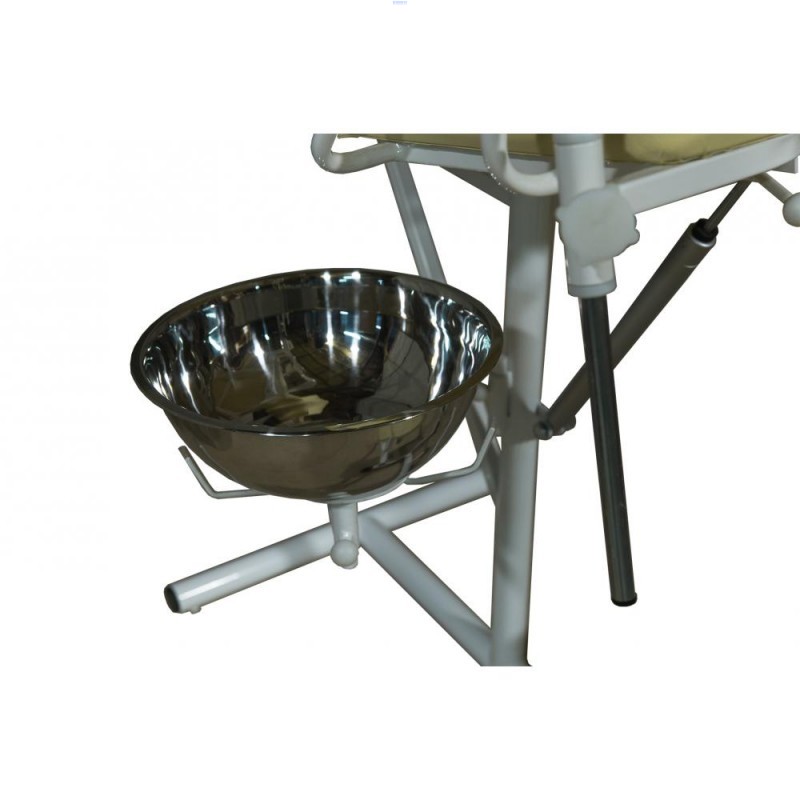

Чашей из нержавеющей стали
|
АЦЕА.100.01.94
|
1*
|
|
6
|
Инфузионной стойкой
|
АЦЕА.100.01.103
|
1*
|
|
7
|
Подлокотник для длительных вливаний
|
АЦЕА.100.01.75
|
1*
|
|
8
|
Пневматический привод втулки с рычагом и рукоятки
|
|
1*
|
|
|
Руководство по эксплуатации
|
АЦЕА.100.01.01П
|
1
|
Примечание: *-дополнительная комплектация
4.Устройство и принцип работы

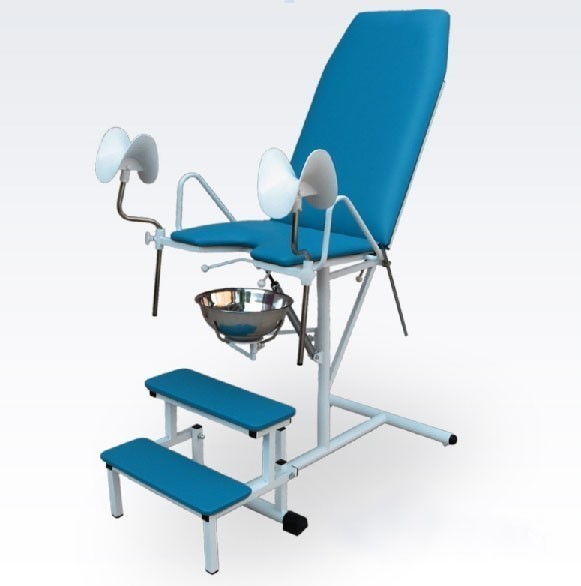

4.1Кресло гинекологическое состоит из основания, сиденья, спинки, подножки и из съемных узлов и принадлежностей.
Основание кресла гинекологического цельносварное, трубчатое, устанавливается на две резиновые опоры и на две задние регулируемые по высоте, которые предназначены для создания устойчивости основания в случае неровности поверхности, на которую оно установлено. На осевых шарнирах, жестко закрепленных на перекладине основания, крепятся сиденье и спинка которые могут менять угол наклона. К передней части основания кресла гинекологического также шарнирно крепится откидная двухступенчатая подножка. Сиденье и спинка кресла гинекологического представляют собой металлические каркасы с укрепленными на них полужесткими подушками, обтянутыми винилискожей. В углах переднего края каркаса сиденья, а также зажима для съемных приспособлений (штанги, подножки, подколенники). Угол наклона сиденья кресла гинекологического изменяется при помощи пневматического привода с ручным управлением.
Механизм наклона спинки кресла гинекологического состоит из подвижного штока, перемещающегося внутри подвижного шарнира, который через втулку жестко закреплен к основанию и имеет призматический зажим с рукояткой. При этом подъем или опускание спинки на любой угол в указанном диапазоне производится в ручную.
